제품소개
도로경계석용
도로경계석용 경사로 주요특징
현장 상황에 맞춰 재질(PE, 고무 등)과 경사각을 고려하여 설치
주요 제품으로는 PE카업, 고무카업,
PE블럭업, 고무블럭 등이 있음

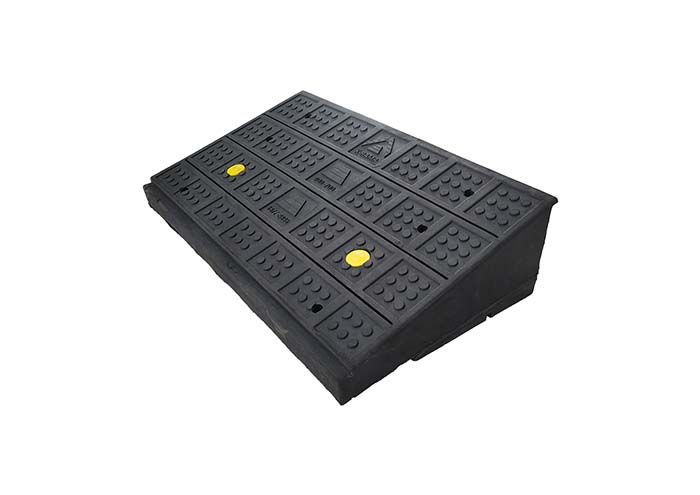

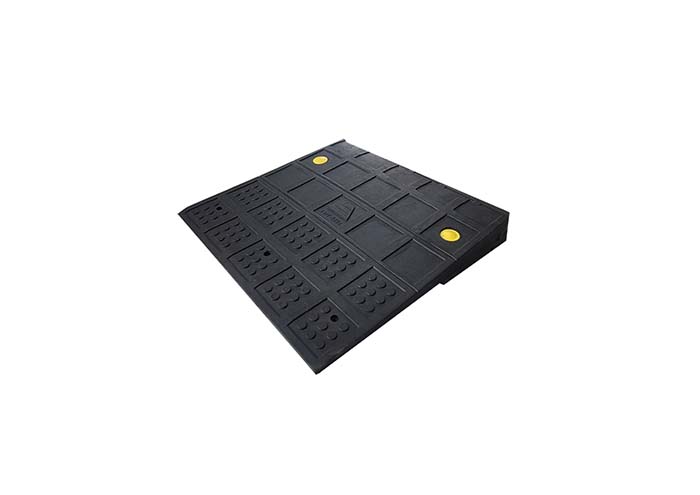

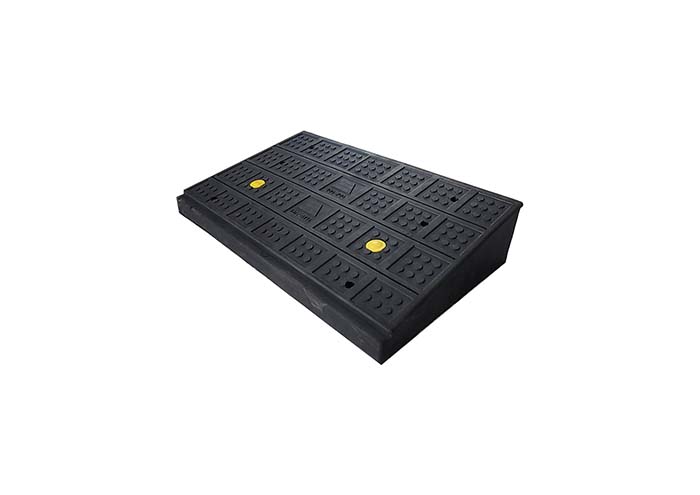

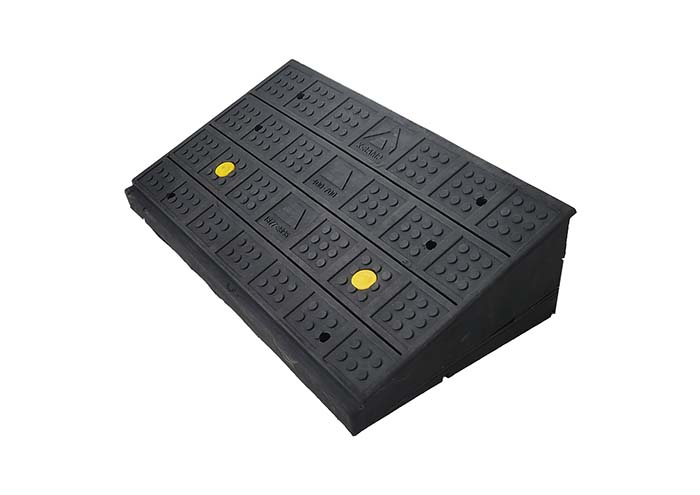

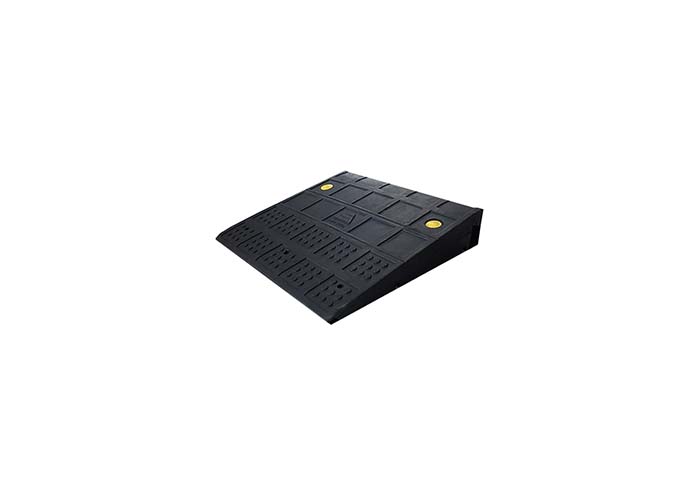

PE카업
PE카업 주요기능
(주)한국경사로(UP이엔지)에서 1995년 국내최초로 개발
국내 최다 사이즈를 보유(높이 5~30cm), 높이 30cm 이상은 주문제작카업으로 주문가능
한국경사로 특허 및 상표 등록된 제품입니다.
(유사품에 주의, KRS로고 확인)하단 배수로 통로로 원활한 배수
하중 20톤으로 튼튼한 내구성
PE카업 설치사례
PE카업 시공방법
- 01 설치장소 바닥의 이물질을 제거합니다.
- 02 이동식일 경우 A를 제품에 삽입하여 사용합니다.
단, 고정하고 사용해야 장기간 사용할 수 있습니다. - 03 설치를 할 경우 바닥에 함마드릴(11mm)로 5cm 정도 깊이의 구멍을 만듭니다.
- 04 만들어진 구멍에 B를 삽입 후 결합망치로 위에서 3~4번 정도 타격합니다.
- 05 타격 후 남은 부분은 렌치(17mm)로 B를 조여준 후 A를 결합 후 완료합니다.

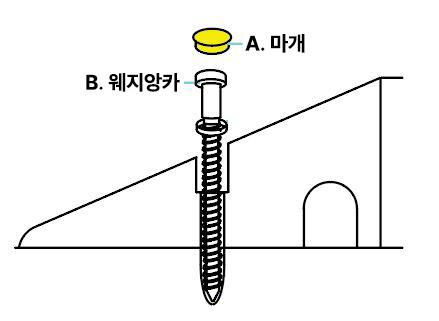

- 앙카볼트 구성품
- A 마개
- B 스크류앙카
PE카업 제품 사양
세부 사양
| 제품명 | 가로 X 세로 X 높이 | 중량 |
|---|---|---|
| PE카업 50 | 700 X 220 X 50 | 1.5 |
| PE카업 70 | 700 X 320 X 70 | 3 |
| PE카업 100 | 800 X 350 X 100 | 6 |
| PE카업 120 | 800 X 350 X 120 | 7 |
| PE카업 140 | 800 X 450 X 140 | 8 |
| PE카업 170 | 800 X 500 X 170 | 9 |
| PE카업 200 | 700 X 550 X 200 | 10 |
| PE카업 230 | 700 X 650 X 230 | 14 |
| PE카업 250 | 700 X 750 X 250 | 17 |
| PE카업 270 | 700 X 850 X 270 | 20 |
| PE카업 300 | 700 X 950 X 290 | 23 |
카업 추가구성

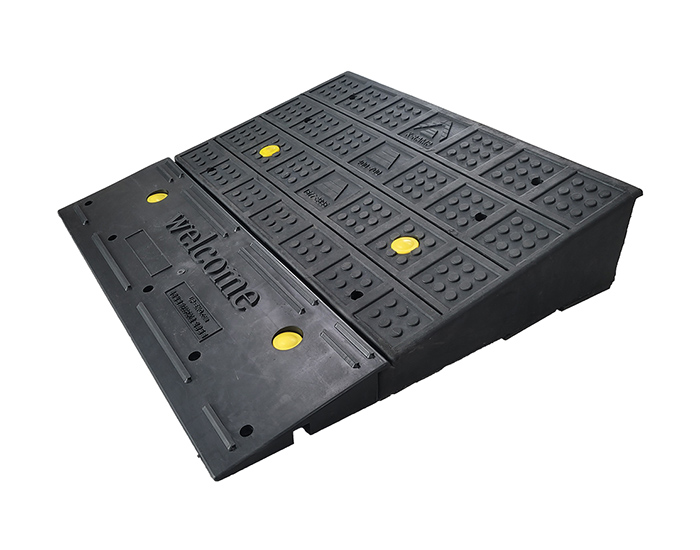

블럭업
- 카업 + 블럭업 주요기능
- 완만한 경사로 제작
- 경사로 진입부를 완만하게 시공해야 할 경우 카업 200~300과 블럭업을 조합해서 사용하시면 완만한 경사로를 제작할 수 있습니다.
- 휠체어 이용자가 이용하기 위해서는 필수로 추가해야 안전합니다.
- 카업 + 블럭업 제품조합
| 카업 | 블럭업 |
|---|---|
| 카업 200~300 | 블럭업 50 |
- 블럭업 제품사양
| 제품명 | 블럭업 50 |
|---|---|
| 크기 | 가로700 X 세로220 X 높이50(mm) |
| 중량 | 1.5kg |
| 하중 | 1~2톤 |
| 색 | 검정색 |
| 소재 | PE |
하중 및 중량은 제작 제품마다 약간의 오차가 있으니 참고용으로만 확인해주세요.
코너경사구
- 카업 + 코너경사구 주요특징
- 01측면 진입 시에도 안전하게 차량의 진출입이 가능합니다.
- 02더욱 더 안전한 차량 진입을 위해 카업 100~200과 코너경사구를 조합해서 턱이 1개인 곳에서 사용하시면 측면 진입까지 커버되는 안전한 경사로를 간편하게 제작할 수 있습니다.
- 03카업 230~300까지의 제품도 코너경사구200을 함께 사용하시면 측면 파손위험을 줄일 수 있습니다.
- 카업 + 코너경사구 제품조합
| 카업 | 코너경사구 |
|---|---|
| 카업 100 | 코너경사구 100 |
| 카업 120 | 코너경사구 120 |
| 카업 140 | 코너경사구 140 |
| 카업 170 | 코너경사구 170 |
| 카업 200 | 코너경사구 200 |
- 코너경사구 제품 사양
| 제품명 | 코너경사구 100~200 |
|---|---|
| 크기 | 가로300~580 X 높이100~200(mm) |
| 중량 | 1~6.5kg |
| 하중 | 20톤 |
| 색 | 검정색 |
| 소재 | 합성플라스틱 |
- 코너경사구 세부 사양
| 제품명 | 가로X세로X높이 | 중량 |
|---|---|---|
| 코너경사구 100 | 300 X 350 X 100 | 1 |
| 코너경사구 120 | 540 X 350 X 120 | 2.5 |
| 코너경사구 140 | 550 X 450 X 140 | 4 |
| 코너경사구 170 | 550 X 500 X 170 | 5.5 |
| 코너경사구 200 | 580 X 550 X 200 | 6.5 |
하중 및 중량은 제작 제품마다 약간의 오차가 있으니 참고용으로만 확인해주세요.
고무카업
고무카업 주요기능
국내 최다 사이즈를 보유(높이 3~200mm)
20톤 이상 고중량에도 깨지지 않음.
경계석 앞에 길게 빼지 못 하는 경우
고무카업 제품 사양
세부 사양
| 품명 | 각도 | 규격 | ||
|---|---|---|---|---|
| 가로 | 세로 | 높이 | ||
| 고무카업50 | 5.5 | 500 | 550 | 30~60 |
| 고무카업70 | 10 | 500 | 550 | 70~95 |
| 고무카업100 | 10 | 500 | 550 | 100 |
| 고무카업120 | 10 | 700 | 305 | 110~130 |
| 고무블럭+블록1단 | 700 | 640 | 140 | |
| 고무카업140 | 12° | 700 | 425 | 140 |
| 고무카업150 | 14.1° | 700 | 425 | 150 |
| 고무카업160 | 15.7° | 700 | 425 | 160 |
| 고무카업165 | 16.7° | 700 | 425 | 165 |
| 고무카업175 | 17.2° | 700 | 425 | 175 |
| 고무카업180 | 17.3° | 700 | 425 | 180 |
| 고무카업200 | 21.5° | 700 | 425 | 200 |
고무카업 추가구성
블럭업
- 고무카업 + 블럭업 주요기능
- 완만한 경사로 제작
- 경사로 진입부를 완만하게 시공해야 할 경우 고무카업과 블럭업을 조합해서 사용하시면 완만한 경사로를 제작할 수 있습니다.
- 휠체어 이용자가 이용하기 위해서는 필수로 추가해야 안전합니다.
- 고무카업 + 블럭업 제품조합
| 고무카업 | 블럭업 |
|---|---|
| 고무카업 | 블럭업 50 |
- 블럭업 제품사양
| 제품명 | 블럭업 50 |
|---|---|
| 크기 | 가로700 X 세로220 X 높이50(mm) |
| 중량 | 1.5kg |
| 하중 | 1~2톤 |
| 색 | 검정색 |
| 소재 | PE/고무 선택 가능 |
하중 및 중량은 제작 제품마다 약간의 오차가 있으니 참고용으로만 확인해주세요.

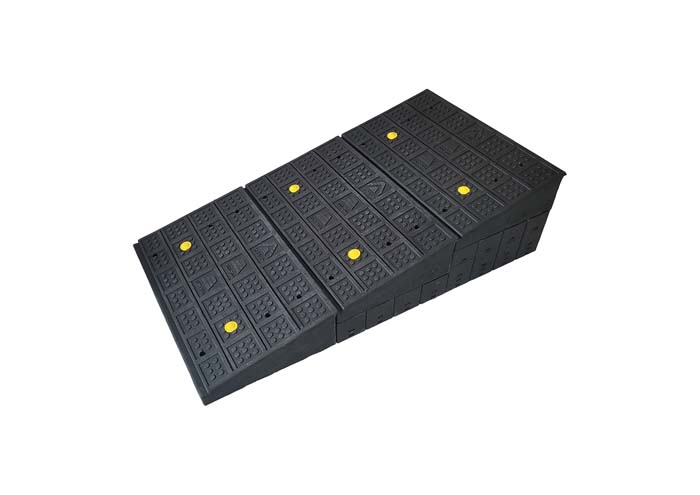

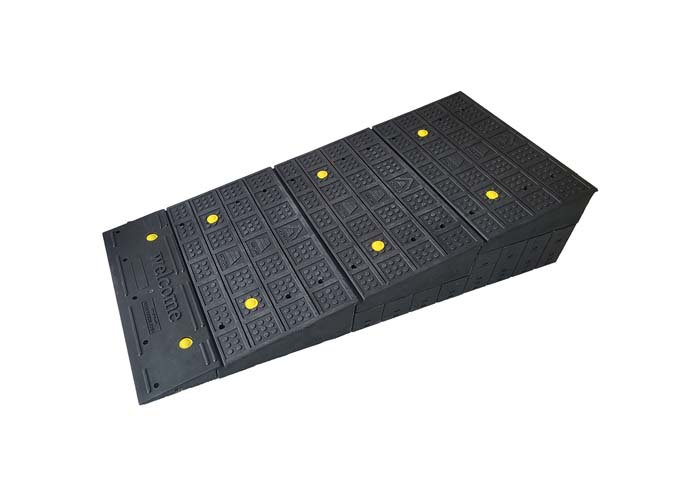

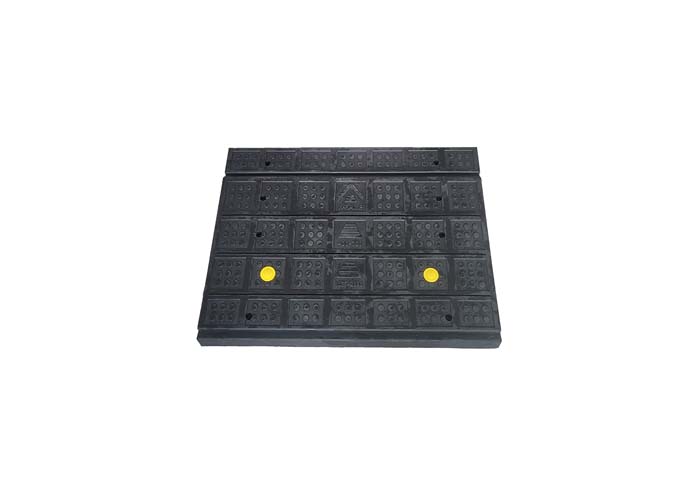

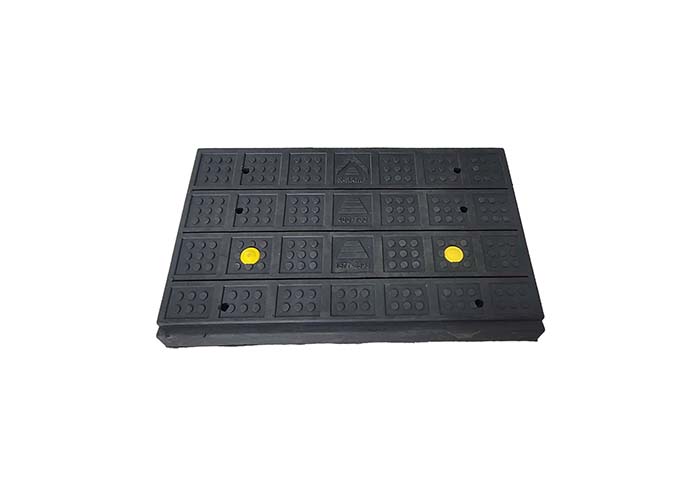

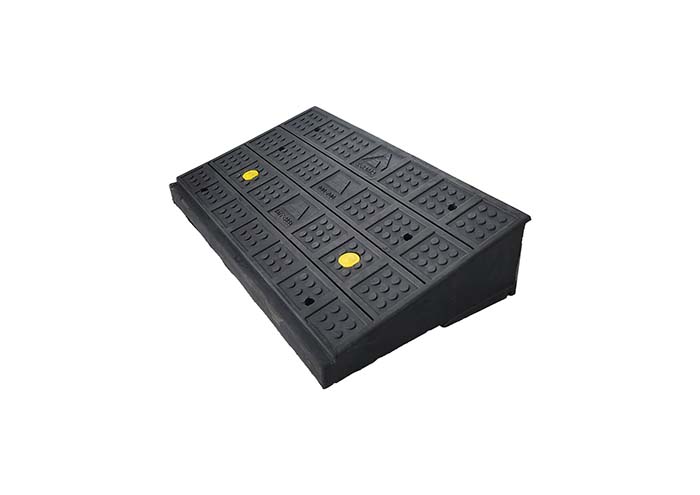

PE블럭업
블럭업은 일반 상가나 가게 앞에 휠체어나 유모차용도의 경사로로 합리적인 가격엔 간단하게 설치 가능한 경사로입니다.
공간의 제약을 적게 받으며 튼튼하여 승용차용으로도 사용가능하며 오랫동안 사용할 수 있는 가성비 높은 다용도 경사로입니다.
PE블럭업 주요기능
상가 앞, 매장 앞 설치
유모차, 자전거, 승용차 경사로 등 다용도로 사용 가능
간편 설치에 합리적인 가격으로 가성비 높은 경사로
하중 1~2톤으로 작지만 튼튼한 경사로
국내생산으로 특허 받은 조립식 경사로
턱이 1개인 곳에 적합한 경사로
앙카볼트 포함 구성
PE블럭업 설치사례
승용차 등의 진입로로 설치
PE블럭업 자세히 보기
PE블럭업 시공방법
- 01 설치장소 바닥의 이물질을 제거합니다.
- 02 이동식일 경우 A를 제품에 삽입 후 사용합니다.
단, 차량이 올라가거나 실외도난의 우려가 있을 경우 제품을 고정식으로 설치하여 사용하시길 권장드립니다. - 03 설치를 할 경우 바닥에 함마드릴(11mm)로 5cm 정도 깊이의 구멍을 만듭니다.
- 04 만들어진 구멍에 B를 삽입 후 결합망치로 위에서 3~4번 정도 타격합니다.
- 05 타격 후 남은 부분은 렌치(17mm)로 B를 조여준 후 A를 결합합니다.
- 06 제품의 원하는 부분에 함마드릴(8mm)로 바닥에 홈을 만들고 E를 삽입합니다.
- 07 E를 망치로 1~2번 타격 후 십자 드릴로 조여줍니다.

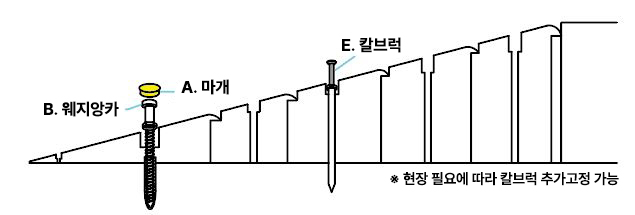

- 앙카볼트 구성품
- A 마개
- B 스크류앙카
- E 칼브럭
PE블럭업 제품 사양
기본사양
| 제품명 | 블럭업 700 (1단 ~ 8단) |
|---|---|
| 크기 | 가로 700 X 높이 50~200(mm) 더 큰 사이즈도 주문제작 가능 |
| 중량 | 1.5~15kg |
| 하중 | 1~2톤 |
| 색 | 검정색 노란색, 회색은 주문시 제작기간이 있으므로 전화 문의 바랍니다. |
| 소재 | 고무, PE(강화 플라스틱) |
세부사양
| 제품명 | 가로 X 세로 X 높이 | 중량 |
|---|---|---|
| 블럭업 700-1단 실내용 회색고무 |
700 X 220 X 50 | 2.5 |
| 블럭업 700-1단 (13º) | 700 X 220 X 50 | 1.5 |
| 블럭업 700-2단 (12º) | 700 X 320 X 70 | 3 |
| 블럭업 700-3단 (12º) | 700 X 420 X 90 - 95 | 4.5 |
| 블럭업 700-4단 (12º) | 700 X 520 X 120 | 6 |
| 블럭업 700-5단 (12º) | 700 X 620 X 140 | 8 |
| 블럭업 700-6단 (12º) | 700 X 720 X 160 | 10 |
| 블럭업 700-7단 (13º) | 700 X 820 X 180 | 13 |
| 블럭업 700-8단 | 700 X 920 X 200 | 15 |
| 블럭업 700-9단 | 9단 이상 주문 제작 가능 | 15kg 이상 |
하중 및 중량은 제작 제품마다 약간의 오차가 있으니 참고용으로만 확인해주세요.
고무블럭
고무블럭 주요기능
지게차, 렌탈, 덤프 등 공사 차량용
한국경사로 특허 제품
고무블럭 제품 사양
세부 사양
| 품명 | 각도 | 규격 | ||
|---|---|---|---|---|
| 가로 | 세로 | 높이 | ||
| 고무블럭160 | 12.8 | 700 | 500 | 160 |
| 고무블럭180 | 12.8 | 700 | 600 | 180 |
| 고무블럭200 | 12.8 | 700 | 700 | 200 |
| 고무블럭230 | 12.8 | 700 | 800 | 230 |
| 고무블럭250 | 12.8 | 700 | 900 | 250 |
| 고무블럭270 | 12.8 | 700 | 1000 | 270 |
| 고무블럭280 | 12.8 | 700 | 1100 | 290 |
| 고무블럭320 | 12.8 | 700 | 1200 | 320 |
| 고무블럭340 | 12.8 | 700 | 1300 | 340 |
| 고무블럭360 | 12.8 | 700 | 1400 | 360 |
| 고무블럭380 | 12.8 | 700 | 1500 | 380 |
| 고무블럭410 | 12.8 | 700 | 1600 | 410 |
| 고무블럭430 | 12.8 | 700 | 1700 | 430 |
| 고무블럭450 | 12.8 | 700 | 1800 | 450 |
| 고무블럭470 | 12.8 | 700 | 1900 | 470 |
| 고무블럭500 | 12.8 | 700 | 2000 | 500 |
고무블럭 추가구성
블럭업
- 고무블럭 + 블럭업 주요기능
- 완만한 경사로 제작
- 경사로 진입부를 완만하게 시공해야 할 경우 고무블럭과 블럭업을 조합해서 사용하시면 완만한 경사로를 제작할 수 있습니다.
- 휠체어 이용자가 이용하기 위해서는 필수로 추가해야 안전합니다.
- 고무블럭 + 블럭업 제품조합
| 고무블럭 | 블럭업 |
|---|---|
| 고무블럭 | 블럭업 50 |
- 블럭업 제품사양
| 제품명 | 블럭업 50 |
|---|---|
| 크기 | 가로700 X 세로220 X 높이50(mm) |
| 중량 | 1.5kg |
| 하중 | 1~2톤 |
| 색 | 검정색 |
| 소재 | PE/고무 선택 가능 |
하중 및 중량은 제작 제품마다 약간의 오차가 있으니 참고용으로만 확인해주세요.
